Los ensayos no destructivos: qué indican sobre la integridad del equipo es un tema importante para compradores, equipos de mantenimiento y profesionales de ingeniería que necesitan evaluar la calidad de materiales, soldaduras y componentes industriales. Conocidos por la sigla END, estos métodos de inspección permiten identificar discontinuidades sin cortar, deformar ni inutilizar la pieza examinada, lo que contribuye a tomar decisiones más seguras durante la fabricación, el mantenimiento y la liberación de equipos.
Los END proporcionan evidencias técnicas sobre las áreas inspeccionadas. No sustituyen el control de fabricación, el análisis documental ni otros ensayos previstos, sino que complementan estas etapas con información relevante sobre la integridad de los materiales y de las uniones soldadas.
Líquidos penetrantes: discontinuidades abiertas en la superfície

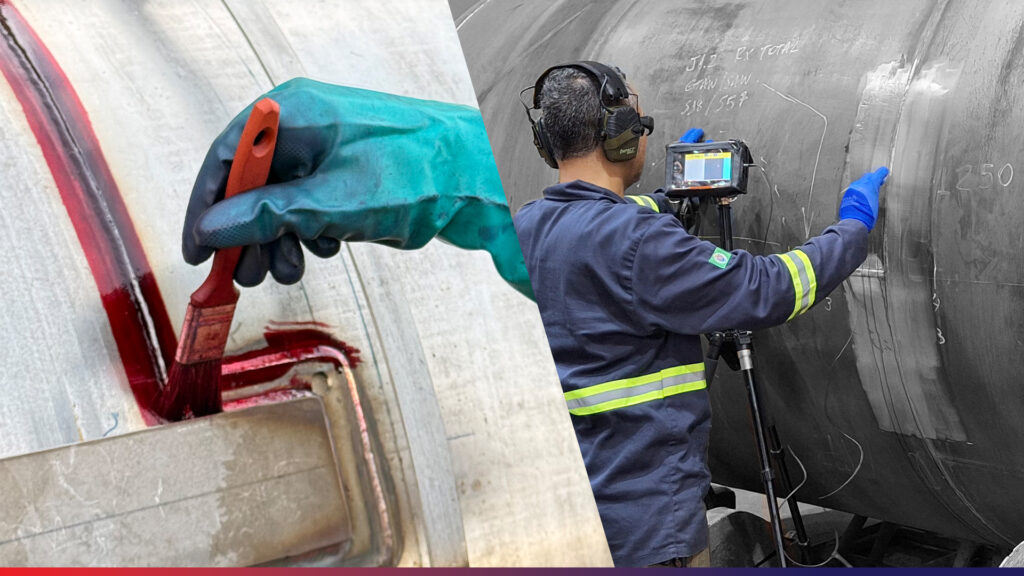

El ensayo por líquidos penetrantes, o LP, se utiliza para localizar discontinuidades abiertas en la superficie, como grietas y poros.
El proceso utiliza un líquido con alta capacidad de penetración, aplicado sobre una superficie limpia. Después del tiempo necesario, se retira el exceso y se aplica un revelador que evidencia los puntos donde el producto quedó retenido.
Es un método versátil, utilizado en materiales no porosos. Su limitación consiste en que no permite detectar discontinuidades completamente internas, ya que estas deben alcanzar la superficie.
Partículas magnéticas: inspección de materiales ferromagnéticos
El ensayo por partículas magnéticas, conocido como PM, se utiliza en materiales ferromagnéticos, como determinados tipos de acero. Permite identificar discontinuidades superficiales y cercanas a la superficie.
Durante la inspección, la pieza se magnetiza y recibe partículas que se acumulan en las zonas donde existe una alteración del campo magnético. Esta acumulación puede indicar grietas u otras discontinuidades.
El ensayo por PM presenta una buena sensibilidad, pero solo puede aplicarse a materiales que permiten la magnetización.
Radiografía industrial: análisis interno mediante imágenes
La radiografía industrial, o RX, utiliza radiación para producir una imagen de la estructura interna del área inspeccionada. Las diferencias de espesor, densidad o continuidad pueden indicar porosidades, inclusiones, falta de fusión y otras discontinuidades internas.
Una de sus ventajas es que genera un registro permanente, que puede incorporarse a la documentación técnica del equipo. Su ejecución requiere controles de seguridad, profesionales cualificados y condiciones adecuadas para la exposición.
Ultrasonido: localización de descontinuidades
El ensayo por ultrasonido, o US, utiliza ondas sonoras de alta frecuencia que se propagan a través del material. Cuando encuentran una interfaz o discontinuidad, parte de estas ondas regresa al equipo, lo que permite evaluar su posición y extensión.
El método se utiliza para inspeccionar soldaduras, chapas y componentes de mayor espesor. También permite medir espesores y controlar pérdidas de material provocadas por corrosión o desgaste.
Cómo interpretar los resultados
Los END ayudan a comprobar si las áreas examinadas cumplen los criterios técnicos establecidos para el equipo. La elección del método depende del material, la geometría, el espesor y el tipo de discontinuidad que se busca detectar.
Por este motivo, los resultados deben interpretarse teniendo en cuenta el procedimiento utilizado, la cualificación del inspector, el área examinada y los criterios de aceptación. Más que buscar defectos, estos ensayos proporcionan información para respaldar decisiones de compra, liberación, mantenimiento y seguimiento de la vida útil.
Ottani cuenta con cualificación para realizar inspecciones por LP, PM, RX y US, reforzando el control de calidad aplicado a la fabricación de equipos industriales.
¿Necesita evaluar un suministro con requisitos de inspección y documentación técnica? Póngase en contacto con Ottani.
