Em processos industriais que movimentam gases carregados de partículas sólidas, o controle de material particulado é uma etapa importante para manter a estabilidade operacional, proteger equipamentos e atender requisitos ambientais. Em diversos setores industriais, uma das soluções mais utilizadas para essa finalidade é o ciclone industrial.
O ciclone é um equipamento de separação mecânica projetado para remover partículas sólidas presentes em correntes gasosas por meio da ação da força centrífuga. Trata-se de uma tecnologia consolidada, amplamente aplicada em sistemas de tratamento de gases, pré-separação de poeiras e recuperação de partículas em diferentes processos produtivos.
O que é um ciclone industrial

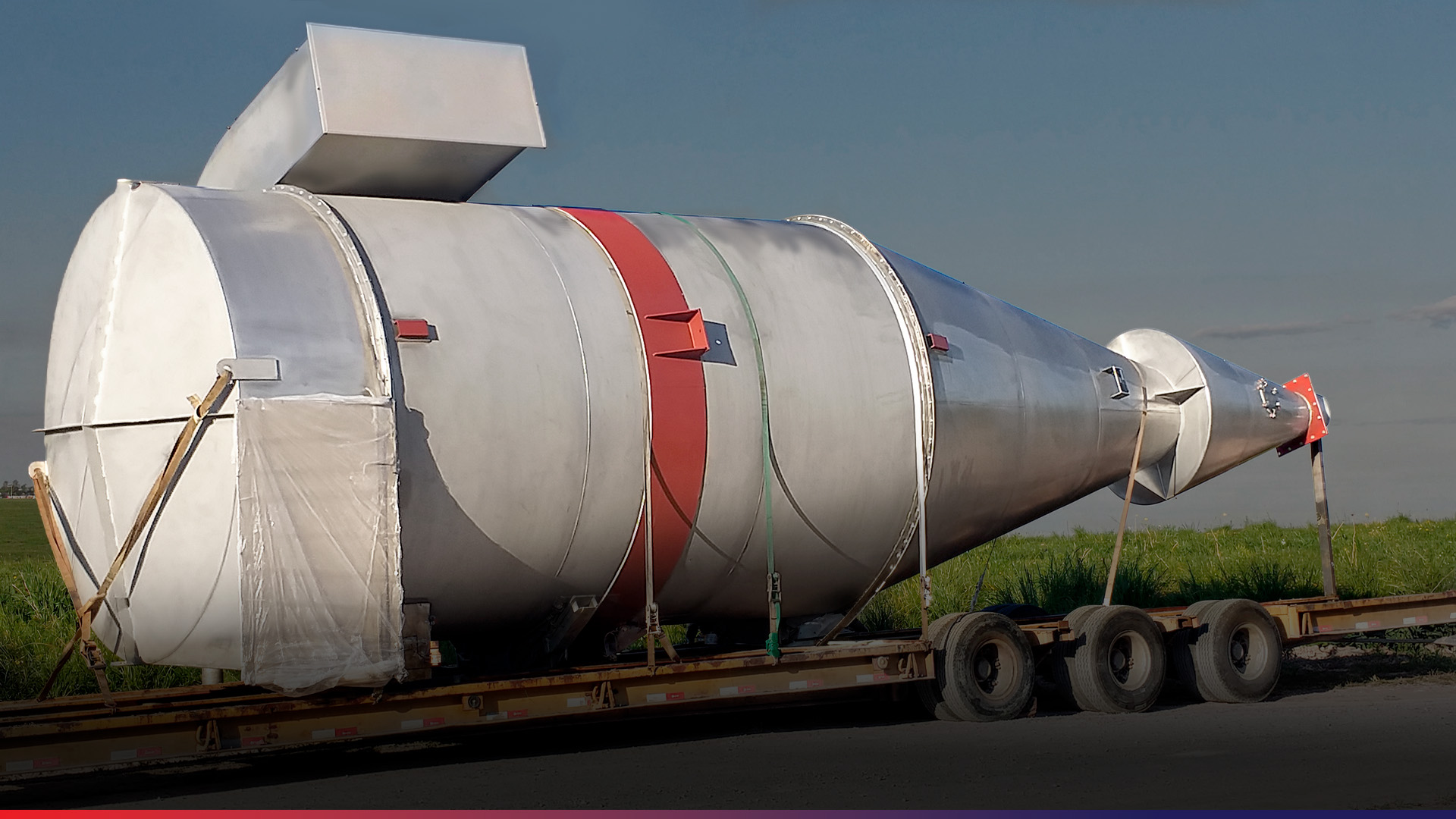

O ciclone industrial é um separador de partículas que utiliza o princípio da força centrífuga para separar sólidos suspensos em um fluxo de gás. Diferentemente de tecnologias que dependem de filtros ou sistemas eletrostáticos, o ciclone opera exclusivamente por efeito mecânico, sem necessidade de elementos filtrantes.
Sua estrutura básica é composta por:
- Corpo cilíndrico ou cilíndrico-cônico
- Entrada tangencial do gás
- Câmara de separação
- Cone inferior para coleta de partículas
- Saída superior para o gás com menor concentração de sólidos
Princípio de funcionamento da separação
O funcionamento de um ciclone industrial baseia-se na diferença de massa entre o gás e as partículas transportadas por ele.
Quando o gás entra no ciclone, ocorre a formação de um vórtice descendente, caracterizado por um movimento helicoidal ao longo da parede interna do equipamento. Nesse processo, as partículas sólidas, que possuem maior massa que o gás, são projetadas contra as paredes do ciclone devido à força centrífuga.
O processo de separação ocorre em três etapas principais.
Primeiramente, o gás carregado de partículas entra de forma tangencial no ciclone, gerando o movimento rotacional. Esse movimento cria um campo de forças centrífugas no interior do equipamento.
Em seguida, as partículas são lançadas contra as paredes internas do ciclone. Ao atingir essa superfície, perdem velocidade e passam a se deslocar para baixo devido à ação da gravidade.
Por fim, as partículas acumulam-se no cone inferior do equipamento, onde são coletadas ou descarregadas para sistemas de transporte ou armazenamento.
Enquanto isso, o gás já com menor concentração de partículas muda de direção e forma um segundo vórtice, desta vez ascendente, que conduz o fluxo até a saída superior do ciclone.
Variáveis que influenciam a eficiência de separação
A eficiência de separação de um ciclone industrial depende de diferentes fatores relacionados ao projeto do equipamento e às características do processo.
Entre os principais parâmetros que influenciam o desempenho do ciclone, destacam-se:
- Velocidade do gás de entrada, velocidades mais altas aumentam a força centrífuga e favorecem a separação, porém podem elevar a perda de carga.
- Diâmetro do ciclone, ciclones menores tendem a gerar maior intensidade de força centrífuga, favorecendo a separação de partículas mais finas.
- Distribuição granulométrica e densidade das partículas, partículas maiores e mais densas são separadas com maior facilidade, já partículas muito finas podem exigir etapas complementares.
- Geometria interna do equipamento, o formato do corpo, do cone e da entrada tangencial influencia diretamente o padrão de fluxo e a estabilidade do vórtice.
Aplicações industriais do ciclone
Os ciclones industriais são amplamente utilizados como equipamentos de separação em diferentes etapas de processos produtivos. Em muitos casos, atuam como pré-separadores antes de sistemas de filtragem mais finos.
Algumas aplicações comuns incluem:
- Remoção de poeiras em sistemas de transporte pneumático
- Separação de partículas em processos de moagem e secagem
- Tratamento de gases em caldeiras e fornos industriais
- Recuperação de material particulado em processos químicos
- Controle de emissões em processos industriais
Vantagens da tecnologia ciclônica
A utilização de ciclones industriais apresenta vantagens importantes em comparação com outros métodos de separação de partículas:
- Operação sem elementos filtrantes
- Capacidade de operar em ambientes de alta temperatura
- Baixo custo de manutenção
- Estrutura mecânica simples e confiável
- Alta durabilidade em ambientes industriais
Equipamentos de separação como parte da confiabilidade do processo
Em ambientes industriais, a separação adequada de partículas não está relacionada apenas à questão ambiental. O controle do material particulado também contribui para reduzir desgaste em equipamentos, evitar acúmulo de resíduos em tubulações e manter condições adequadas de operação.
Quando corretamente dimensionado e integrado ao processo, o ciclone contribui para maior estabilidade operacional, proteção de equipamentos a jusante e melhor controle do fluxo gasoso.
